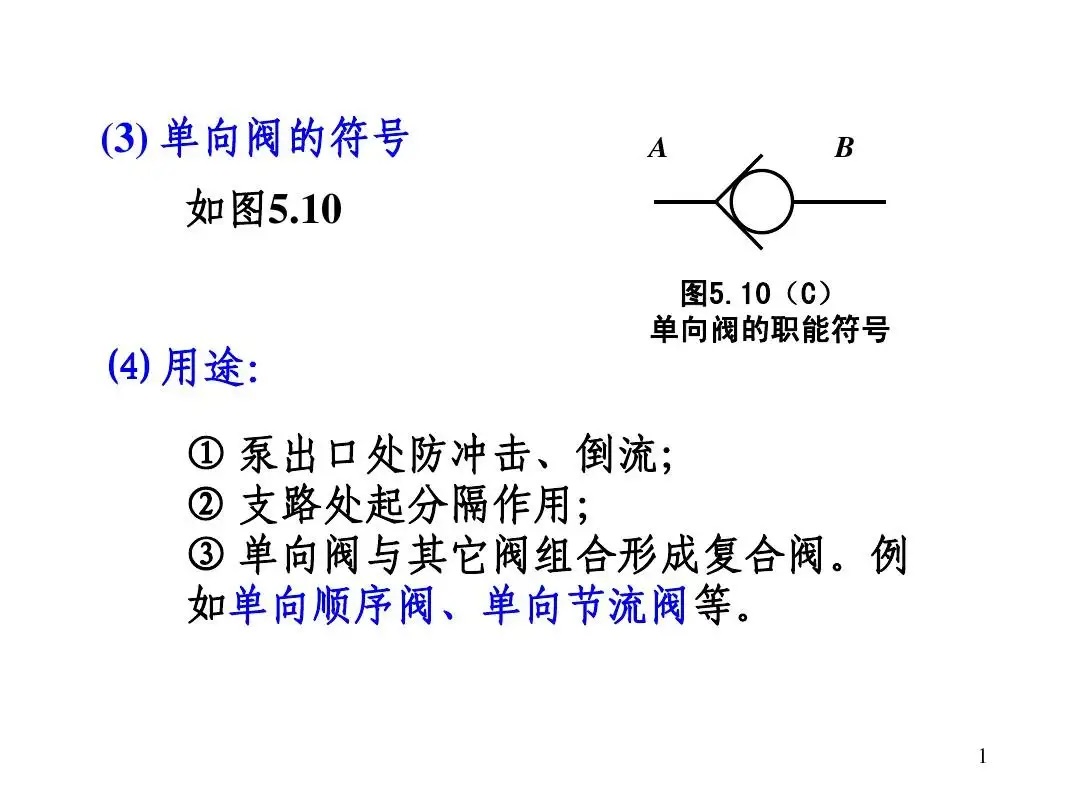

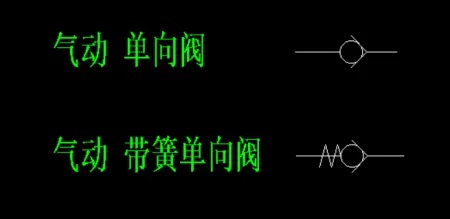

單向閥的符號很簡單，就是中間一個圓圈代表單向閥中的鋼球，下面的V形代表閥門密封面。鋼球和V型密封面共同作用形成單向閥。單向閥是單向閥，在另一個方向關閉。可以防止液壓油回流。

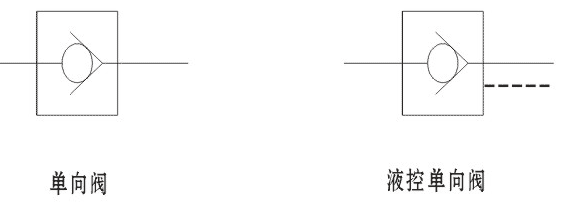

液壓控制單向閥

液壓控制就是直接壓力控制，利用油壓直接作用在單向閥上。當虛線在單向閥上方時，單向閥只有連接到油箱上才能打開。當虛線位于單向閥下方時，如下圖所示，油壓P3與P2比較，當使用P3P2時，單向閥打開。

單向閥又稱止回閥或逆止閥。用于液壓系統中防止油流反向流動,或者用于氣動系統中防止壓縮空氣逆向流動。 　　

單向閥有直通式和直角式兩種。直通式單向閥用螺紋連接安裝在管路上。直角式單向閥有螺紋連接、板式連接和法蘭連接三種形式。液控單向閥也稱閉鎖閥或保壓閥，它與單向閥相同，用以防止油液反向流動。但在液壓回路中需要油流反向流動時又可利用控制油壓，打開單向閥，使油流在兩個方向都可流動。液控單向閥采用錐形閥芯，因此密封性能好。在要求封閉油路時，可用此閥作為油路的單向鎖緊而起保壓作用。液控單向閥控制油的泄漏方式有內泄式和外泄式二種。在油流反向出口無背壓的油路中可用內泄式；否則需用外泄式，以降低控制油壓力。

單向閥特點

單向閥是氣流只能一個方向流動而不能反向流動的方向控制閥。其工作原理與液壓單向閥一樣。壓縮空氣從P口進入，克服彈簧力和摩擦力使單向閥閥口開啟，壓縮空氣從P流至A；當P口無壓縮空氣時，在彈簧力和A口(腔)余氣力作用下；閥口處于關閉狀 態，使從A至P氣流不通。單向閥應用于不允許氣流反向流動的場合，如空壓機向氣罐充氣 時，在空壓機與氣罐之間設置一單向閥，當空壓機停止工作時，可防止氣罐中的壓縮空氣回流 到空壓機。單向閥還常與節流閥、順序閥等組合成單向節流閥、單向順序閥使用

單向閥的常見故障與維修方法

單向閥故障一般有：寶石球或塑料墊片受污染導致密封性不好，表現為系統壓力波動大。閥不能換向或換向動作緩慢，氣體泄漏，電磁先導閥有故障等。

(1)寶石球或塑料墊片受污染導致密封性不好。對此應采取的措施：打開排液閥，以異丙醇為流動相輸液.b.拆下單向閥，放入異丙醇中，超聲波清洗。另外的方法就是拆下單向閥，放入盛有丙酮的燒杯中超聲波清洗。

(2)換向閥不能換向或換向動作緩慢，一般是因潤滑不良、彈簧被卡住或損壞、油污或雜質卡住滑動部分等原因引起的。對此，應先檢查油霧器的工作是否正常;潤滑油的粘度是否合適。必要時，應更換潤滑油，清洗換向閥的滑動部分，或更換彈簧和換向閥。

(3)換向閥經長時間使用后易出現閥芯密封圈磨損、閥桿和閥座損傷的現象，導致閥內氣體泄漏，閥的動作緩慢或不能正常換向等故障。此時，應更換密封圈、閥桿和閥座，或?qū)Q向閥換新。

(4)若電磁先導閥的進、排氣孔被油泥等雜物堵塞，封閉不嚴，活動鐵芯被卡死，電路有故障等，均可導致?lián)Q向閥不能正常換向。對前3種情況應清洗先導閥及活動鐵芯上的油泥和雜質。而電路故障一般又分為控制電路故障和電磁線圈故障兩類。在檢查電路故障前，應先將換向閥的手動旋鈕轉動幾下，看換向閥在額定的氣壓下是否能正常換向，若能正常換向，則是電路有故障。檢查時，可用儀表測量電磁線圈的電壓，看是否達到了額定電壓，如果電壓過低，應進一步檢查控制電路中的電源和相關聯的行程開關電路。如果在額定電壓下?lián)Q向閥不能正常換向，則應檢查電磁線圈的接頭(插頭)是否松動或接觸不實。方法是，拔下插頭，測量線圈的阻值，如果阻值太大或太小，說明電磁線圈已損壞，應更換。
